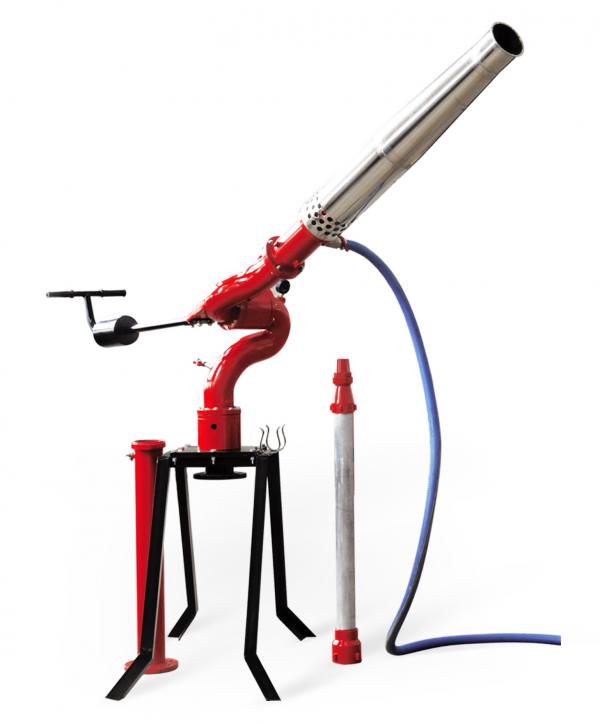

Tunurile fixe de stins incendiu cu apa tip TFAS 3000/M sunt destinate pentru a fi folosite spre siguranta dvs. de catre formatiile de pompieri in actiunea de stingere a incendiilor de mari proportii.
Lungime totala: 2840±10mm
Latime: 650mm
Inaltime (cu teava in pozitie orizontala): max 1740mm
Dimensiunile poligonului postamentului: max 1000X700mm
Masa: maxim 210kg
??EAVĂ PENTRU APĂ:
Ajutaj final: Ø40 mm
Presiunea apei la manometrul instalatiei: 4-16 bari
Presiunea apei la manometrul instalatiei: 4-16 bari
Debit de apa la alimentare: 2000-3600l/min
Debit aspirat de ejector pentru pozitia complet deschisa a robinetului: 140-240l/min
PARAMETRI SI POSIBILITĂ??I DE LUCRU:
Unghiul de rotire al tevii in plan orizontal: 360°
Unghiul de rotire (inaltare) in plan vertical fata de orizontala: -30 +80°
Parametri functionali ai tunului in conditii atmosferice normale, la functionarea cu apa sunt in tabelul 1, iar pentru functionarea cu spuma in tabelul 2.
|
Parametrul
|
U/M
|
Presiunea de lucru
|
|||||
|
4
|
6
|
8
|
10
|
12
|
16
|
||
|
Debit de apa
|
l/min
|
2000
|
2350
|
3000
|
3200
|
3400
|
3600
|
|
Bataia in lungime ( cu teava inclinata la +45°)
|
m
|
45
|
55
|
70
|
73
|
75
|
80
|
|
Bataia inclinata ( cu teava inclinata la +80°)
|
m
|
35
|
46
|
55
|
56
|
58
|
66
|
Tabelul nr.2
Parametri de lucru cu teava de spuma
|
Parametrul |
U/M |
Presiunea de lucru |
|||||
|
4 |
6 |
8 |
10 |
12 |
16 |
||
|
Debitul de spuma |
l/min |
12850 |
16850 18760 |
19080 22260 |
20220 23590 |
21000 24500 |
22220 25590 |
|
Bataia in lungime ( cu teava inclinata la +45°) |
m |
27-30 |
35-40 |
48-52 |
52-55 |
55-57 |
57-60 |
|
Bataia in inaltime ( cu teava la +80°) |
m |
23-25 |
25-28 |
36-38 |
40-42 |
43-45 |
47-50 |
|
Debitul de spumat aspirat |
l/min |
140 |
180 |
185 |
200 |
220 |
240 |
|
Concentratia de spumant cu apa |
% |
7-5,5 |
|||||
|
Coeficientul de infoiere |
% |
6 |
6-7
|
||||
